AutoCAD
Online Schulung Schulungsseite des RBZ ECKENER-SCHULE Flensburg
Befehl   PLOTTEN (Drucken)

Befehlsaufruf
Ribbon:   Menüleiste: Befehlszeile:
Ausgabe / Plotten Datei / Plotten... Plo, Plot
Auf dieser Seite finden Sie folgende Inhalte zum Plotten:


Vorbereitung
  1. Die zu plottende (druckende) Zeichnung sollte im Maßstab 1:1 komplett fertiggestellt sein (Beschriftung, Bemaßung, Schraffuren, verdeckte Linien, Strichpunktlinien, usw.).
  1. Falls Strichlinien und Strichpunktlinien von den Abständen der einzelnen Linienelemente her nicht richtig dargestellt werden, sollte dies erst einmal weiter ignoriert werden. Diese Einstellungen werden später vorgenommen (vgl. Anpassung der Liniendarstellung).
  1. Es empfiehlt sich, zum leichteren Plotten den Werkzeugkasten Ansichtsfenster seiner Arbeitsoberfläche hinzuzufügen (vgl. Abb. unten). Klicken Sie dazu in der Menüleiste auf
    Extras/Werkzeugkästen/AutoCAD/Ansichtsfester. Wählen Sie dort den Eintrag Ansichtsfenster mit der linken Maustaste aus. Anschließend wird der Werkzeugkasten auf Ihrer Arbeitsoberfläche angezeigt. Verschieben Sie ihn nun an eine Stelle wo er nicht stört und dennoch schnell zu erreichen ist.
  1. Wechseln Sie über das Register Layout1, unterhalb des Arbeitsbereichs, in den Layout-Bereich. Drücken Sie dazu die linke Maustaste auf dem Register. Falls Sie eine Zeichnung drucken möchten, die auf Ihrer Vorlagendatei basiert, wählen Sie stattdessen das Layout A4, A3, A2, A1 oder A0.



DAS LAYOUT
Der Layout-Bereich dient zum Einstellen des gewünschten Papierformats (A4, A3, A2, Hochformat, Querformat, usw.), zum Einrichten von Teilschnittzeichnungen und zum Bestimmen des Druckmaßstabs. Dazu hat man die Möglichkeit über so genannte Ansichtsfenster aus dem Layout-Bereich in einem bestimmten Maßstab auf die erstellte Zeichnung im Modell-Bereich zu schauen.
Dabei kann man die gesamte Zeichnung betrachten, abhängig vom gewählten Maßstab, oder nur einen bestimmten Ausschnitt. Man kann beliebig viele Ansichtsfenster auf seinem Papier platzieren, die wiederrum mit unterschiedlichen Maßstäben versehen werden können. Die Abbildung unten zeigt ein eingerichtetes Layout mit sechs Ansichtsfenstern (cyan-farbige Rechtecke). Das DIN A3-Blatt im Querformat zeigt eine Teilschnittzeichnung eines KiTa-Hockers:


PAPIERFORMAT UND DRUCKER EINSTELLEN
  1. Zuerst sollte das gewünschte Papierformat, der Drucker usw. über das Plotten-Menü eingestellt werden . Klicken Sie dazu auf den Button , oben links oberhalb der Ribbons. Alternativ können Sie das Plotten-Menü über die Menüleiste aufrufen. Wählen Sie dazu das Menü Datei/Plotten…. Über das Ribbon Ausgabe können Sie ebenfalls das Plotten-Menü starten. Egal wie Sie das Plotten-Menü aufrufen, es erscheint anschließend folgendes Menüfenster:
  1. Falls das Menü nicht wie abgebildet vollständig angezeigt wird, drücken Sie einmal auf den Button rechts neben dem Hilfe-Button.
  1. Stellen Sie den gewünschten Drucker im mit der 1 (vgl. Abb. oben) gekennzeichneten roten Bereich ein. Es werden alle in Windows hinterlegten Drucker sowie verschiedene weitere Drucker angezeigt. Beispielhaft seien folgende AutoCAD-Drucker erwähnt:
  • DWG To PDF.pc3:
    Mit diesem Drucker können Sie das auszudruckende Layout als PDF-Datei speichern.
  • Publish ToWeb JPG.pc3:
    Mit diesem Drucker können Sie das auszudruckende Layout als JPG-Datei (Bilddatei) speichern.
  1. Stellen Sie das gewünschte Papierformat im mit der 2 (vgl. Abb. oben) gekennzeichneten roten Bereich ein. Hierbei werden nur die Papierformate angezeigt, die der zuvor eingestellte Drucker auch unterstützt. Die Drucker "DWG To PDF.pc3" und "Publish ToWeb JPG.pc3" unterstützen alle Papierformate (z.B. A4 - A0).
  1. Die gewünschte Zeichnungsausrichtung, Hoch- oder Querformat des zuvor gewählten Papierformats, verändern Sie im mit 8 gekennzeichneten Bereich.
  1. Klicken Sie nun auf den Button Auf Layout anwenden. Dadurch werden die aktuellen Einstellungen im Layout gespeichert. Beim erneuten Aufrufen des Layouts müssen diese Einstellungen nicht noch einmal vorgenommen werden. Schließen Sie nun den Dialog durch Klicken auf den Button Abbrechen.
    An dieser Stelle nicht auf den Button OK drücken, da dann der Druck gestartet wird.
  1. Das aktuelle Papierformat samt Zeichnungsausrichtung und der druckbare Bereich werden nun im Layout dargestellt.
    WICHTIG: Der druckbare Bereich Ihres ausgewählten Druckers wird über die gestrichelte Linie angezeigt. Es werden also nur die Zeichenobjekte gedruckt, die sich innerhalb der gestrichelten Linien befinden (vgl. Abb. unten).


ANSICHTSFENSTER
Ansichtsfenster verwendet man im Layout-Bereich von AutoCAD. Sie dienen dazu, eine Zeichnung, die im Modell-Bereich im Maßstab 1:1 gezeichnet wurde, maßstabgerecht zu drucken. Die Zeichnung kann dabei als Teilschnittzeichnung auf einem bestimmten Papierformat (z.B. A3-Querformat) im Maßstab 1:1 gedruckt werden.
Alternativ kann auch die gesamte Zeichnung im verkleinertem Maßstab (z.B. 1:10) als z.B. Ansichtszeichnung eines Möbels, gedruckt werden. Vergrößertes Drucken, z.B. im Maßstab 10:1, ist über Ansichtsfenster auch möglich.
Durch ein Ansichtsfenster "schaut" man gewissermaßen vom Layout-Bereich in den Modell-Bereich. Über die Größe des Ansichtsfensters kann der zu druckende Ausschnitt bestimmt werden. Mit jedem Ansichtsfenster "schaut" man in einem bestimmten Maßstab auf die Zeichnung im Modell-Bereich. Der Maßstab kann für jedes Ansichtsfenster individuell eingestellt werden. Es können sich beliebig viele Ansichtsfenster in einem Layout befinden. Ansichtsfenster können über die Editierbefehle (Kopieren, Schieben, Spiegeln, Drehen, usw.) bearbeitet werden.


ZEICHENOBJEKTE MAßSTABSGERECHT IN EINEM ANSICHTSFENSTER DARSTELLEN
In Fertigungszeichnungen werden die Ansichten (Vorderansicht, Seitenansicht von links und Draufsicht) des zu planenden Objekts (z.B. ein Möbel, eine Haustür) im verkleinerten Maßstab dargestellt. Dort werden ebenfalls die Außenmaße des Objekts und die Schnittverläufe dargestellt. Die folgende Abbildung zeigt die Ansichtszeichnung eines KiTa-Hockers aus dem Layout-Bereich von AutoCAD.
In der Regel werden alle Objekte im Modell-Bereich im Maßstab 1:1 gezeichnet. Somit liegt auch die Ansichtszeichnung bereits im Maßstab 1:1 vor.

Vorgehen:
1. Um die Ansichtszeichnung verkleinert maßstabsgerecht darzustellen, wechseln Sie in das gewünschte Layout (z.B. A4-Hochformat, A3-Querformat, A2).
2. Stellen Sie den Layer Ansichtsfenster als aktuellen Layer ein.
3. Fügen Sie nun ein neues Ansichtsfenster ein. Rufen Sie dazu das Ribbon Layout auf. Wählen Sie dort den Button . Ein rechteckiges Ansichtsfenster wird genauso erstellt wie ein Rechteck.
4. Bestimmen Sie zunächst den ersten Eckpunkt mittels Linksklick im Layout und anschließend den gegenüberliegenden Eckpunkt durch Mausklick oder Koordinateneingabe.
5. Im Ansichtsfenster werden nun alle Zeichenobjekte aus dem Modell-Bereich verkleinert dargestellt (vgl. Abb. unten).
Machen Sie einen Doppelklick mit der linken Maustaste innerhalb des Ansichtsfensters. Der Rahmen des Ansichtsfensters wird dick dargestellt (vgl. Abb.unten). Sie befinden Sie nun innerhalb des Ansichtfensters im Modell-Bereich. Das Fenster ist "geöffnet". Alle Änderungen, die Sie an den Zeichenobjekten vornehmen, werden im Modell-Bereich verändert.
6. Stellen Sie mithilfe der Maus (Zoomen und Pan) den Ausschnitt aus der Zeichnung dar, der im Ansichtsfenster verkleinert dargestellt werden soll.
7. Machen Sie anschließend einen Doppelklick außerhalb des Ansichtsfensters. Der Rahmen des Ansichtsfensters wird nun wieder dünn dargestellt (vgl. Abb. unten). Sie sind jetzt wieder im Layout-Bereich, das Ansichtsfenster ist "geschlossen".
8. Im nächsten Schritt stellen Sie den Maßstab ein, indem aus dem Layout-Bereich über das Ansichtsfenster in den Modell-Bereich "geschaut" wird. Markieren Sie dazu das Ansichtsfenster mit der Maus. Machen Sie dafür einen Linksklick auf den Rand des Ansichtsfensters. Die Griffe des Ansichtsfenster werden angezeigt (vgl. Abb. unten).
9. Im Bereich der Statusumschalter wird nun der aktuelle Maßstab des markierten Ansichtsfensters angezeigt (vgl. Abb) . Haben Sie zuvor den Werkzeugkasten Ansichtsfenster Ihrer Arbeitsfläche hinzugefügt, wird auch dort der Maßstab dargestellt.
10. Um den richtigen Maßstab auszuwählen, klicken Sie einmal auf das kleine Dreieck hinter der Maßstabszahl (vgl. Abb.) . Es öffnet sich eine Drop-Down-Box (vgl. Abb. unten). Wählen Sie dort den gewünschten Maßstab (z.B. 1:5) aus. Wenn Sie den Eintrag Benutzerdefiniert wählen, können Sie auch einen Maßstab eingeben, der nicht von AutoCAD vorgegeben wird (z.B. 1:3):
11. Im Ansichtsfenster wird nun der gewählte Ausschnitt aus dem Modell-Bereich maßstabsgerecht angezeigt. Anschließend muss in der Regel der angezeigte Ausschnitt des Ansichtsfensters angepasst werden.
12. Dazu machen Sie einen Doppelklick innerhalb des Ansichtfensters und verschieben den Ausschnit mithilfe des Pan-Befehls oder des gedrückten Mausrades.
HINWEIS:
Wenn Sie erneut das Mausrad drehen (zoomen) bei "geöffnetem" Ansichtsfenster, verändert sich der Maßstab des Ansichtfensters. Dann müssen Sie den Maßstab wieder neu einstellen.
Wird der richtige Ausschnitt dargestellt, machen Sie wieder einen Doppelklick außerhalb des Ansichtsfensters. Über die Griffe des markierten Ansichtsfenster kann erneut die Größe des Ansichtsfensters verändert werden.


SCHNITTEBENEN EINZEICHNEN
Es gibt zwei Möglichkeiten die Schnittebenen, Bezeichnung und Blickrichtung einzuzeichnen:
  1. Sie zeichnen die Schnittebenen usw. im Modell-Bereich in die Ansichtszeichnung ein. Dabei müssen Sie beachten, dass die Ansichtszeichnung später in einem bestimmten Maßstab (z.B. 1:5) verkleinert gedruckt wird. Der Maßstab wird später im Layout-Bereich eingestellt.
    Somit muss der Pfeil für die Blickrichtung und die Beschriftung für die Schnittebene (z.B. A-A, B-B) vergrößert dargestellt werden. Der zu wählende Vergrößerungsmaßstab ist der Maßstab, in dem die Ansichtszeichnung später gedruckt wird. Wird die Ansichtszeichnung im Maßstab 1:5 gedruckt, muss der Pfeil für die Blickrichtung und der Text um den Faktor 5 vergrößert gezeichnet werden. Der Pfeil wäre somit statt 3 mm dann 15 mm lang und statt
    1 mm dann 5 mm breit.
    Die Schrift hätte eine Schriftgröße von 25 statt 5.
  1. Sie zeichnen die Schnittebenen usw. im Layout-Bereich ein. Wenn Sie das Ansichtsfenster zum Drucken der Ansichtszeichnung angepasst haben (alles wird richtig und maßstabsgerecht angezeigt), zeichnen Sie die Schnittebene usw. im Maßstab 1:1 "über" das Ansichtsfenster. Das hat den Vorteil, dass die Größe des Pfeils für die Blickrichtung und die Schriftgröße für die Bezeichnung der Schnittebene nicht vergrößert dargestellt werden müssen.

Für welche Möglichkeit Sie sich entscheiden, spielt keine Rolle. Hauptsache alles wird gedruckt richtig dargestellt. Die folgende Abbildung zeigt eine Ansichtszeichnung, dargestellt in einem Ansichtsfenster (Farbe: cyan), mit eingezeichneten Schnittebenen.
Ist Ihre Ansichtszeichnung jetzt fertig, können Sie erneut das Menü zum Plotten (Drucken) über den Button aufrufen. Lesen Sie zum Drucken anschließend HIER weiter.


EINE TEILSCHNITTZEICHNUNG MIT MEHREREN ANSICHTSFENSTERN ERSTELLEN
Um eine Teilschnittzeichnung eines Zeichenobjekts (z.B. ein Möbel) im Maßstab 1:1 zu drucken, stellt AutoCAD verschiedene Möglichkeiten zur Verfügung. An dieser Stelle wird das Drucken über den Layout-Bereich beschrieben. Auch dort gibt es verschiedene Möglichkeiten, eine Teilschnittzeichnung zu drucken. Die folgende dargestellte Methode, dass haben Schülerinnen und Schüler gesagt, sei die "einfachste" Methode. Das Wort "einfach" ist bewußt in Anführungszeichen gesetzt, denn das Drucken von DIN-gerechten Teilschnittzeichnungen ist alles Andere als einfach. Zeitlich wird der Aufwand in der Regel dafür unterschätzt. Man sollte ungefähr den gleichen Zeitaufwand für das maßstabs- und DIN-gerechte Drucken einplanen, wie für das Zeichnen des Objekts im Modell-Bereich (vor allem wenn man das Plotten noch nicht so oft gemacht hat).

Bevor man zum Drucken übergeht, sollten folgende Voraussetzungen erfüllt sein:
- Alle Schnittzeichnungen, die gedruckt werden sollen, liegen im Maßstab 1:1 im Modell-Bereich von AutoCAD vor.
- Die Zeichnungen sind vollständig bemaßt, beschriftet und schraffiert.

Die korrekte Darstellung der Linienabstände (z.B. bei Strich- und Strich-Punktlinien) wird erst nach dem Einrichten der Layouts für das Drucken vorgenommen (lesen Sie dazu dieses Kapitel).

Die folgende Abbildung zeigt die Ansichtszeichnung, den Vertikal- und Frontalschnitt eines KiTa-Hockers aus dem Modell-Bereich von AutoCAD. Im Folgenden wird beschrieben, wie der Vertikal- und Frontalschnitt in mehreren Ansichtsfenstern dargestellt wird. Dies dient zur Vorlage zum späteren Drucken.
Vorgehen:
1. Schritt (Modell-Bereich): Schnitt auf Bildschirm darstellen
Wechseln Sie in den Modell-Bereich von AutoCAD und stellen den Schnitt, der als Teilschnitt gedruckt werden soll, auf dem Bildschirm dar. In diesem Beispiel beginnen wir mit dem Vertikalschnitt (vgl. Abb. unten).

2. Schritt (Modell-Bereich): Layer einstellen
Stellen Sie den Layer Ansichtsfenster als aktuellen Layer ein. Kontrollieren Sie sicherheitshalber noch einmal im Layer-Eigenschaften-Manager, ob die Eigenschaft Plot bei dem Layer ausgeschaltet ist. Linien, die sich auf diesem Layer befinden, werden dann nicht gedruckt.
Rufen Sie den Befehl Rechteck auf. Mit Hilfe von verschiedenen Rechtecken wird der Vertikalschnitt in verschiedene "Bereiche" aufgeteilt. Die Rechtecke bilden später die Vorlage für die Position der Ansichtsfenster im Layout-Bereich. Sie dienen dazu, den Vertikalschnitt in Teilschnitte aufzuteilen.

3. Schritt (Modell-Bereich): Rechteck zeichnen
Zeichnen Sie ein Rechteck über die linke obere Ecke des KiTa-Hockers. Es beginnt außerhalb des Möbels. Die Traverse und der hintere obere Steg befinden sich innerhalb des Rechtecks. Die Klappe und der Boden werden von der einen Seite des Rechtecks geschnitten (vgl. Abb. unten, Rechteck in cyan).
Der Text für die Beschriftung des Stangenscharniers, der Holzwerkstoffplatte des Bodens und der Dübelverbindung sollte sich innerhalb des Rechtecks befinden. Gegebenenfalls sollte der Text noch weiter verschoben oder das Rechteck vergrößert werden (vgl. Schritt 6).
Das Rechteck sollte dabei so groß wie nötig und so klein wie möglich sein. Dennoch sollten alle wichtigen Informationen sich innerhalb des Rechtecks befinden.

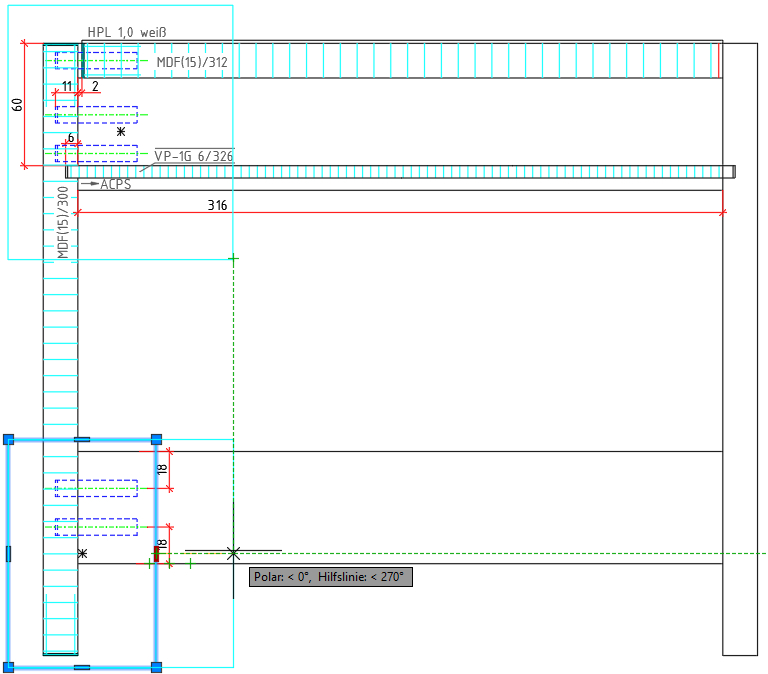

4. Schritt (Modell-Bereich): Rechteck kopieren
Rufen Sie den Befehl Kopieren auf. Kopieren Sie das zuvor im Schritt 3 erstellte Rechteck. Wählen Sie als Basispunkt die linke untere Ecke des Rechtecks aus (vgl. Abb. unten).
Fügen Sie das kopierte Rechteck über die linke untere Ecke der rechten Seite des KiTa-Hockers ein. Achten Sie dabei darauf, dass Sie das Rechteck in Y-Richtung nicht verschieben, und die beiden Rechtecke in Y-Richtung exakt unter einander liegen.
Innerhalb des kopierten Rechtecks sollte sich nun der untere Steg befinden (vgl. Abb. unten).
Markieren Sie das kopierte Ansichtsfenster mit der Maus, so dass die Griffe des Rechtecks angezeigt werden. Passen Sie die Höhe des Rechtecks über den mittleren Griff der oberen waagerechten Linie an, so dass sich das Rechteck knapp oberhalb des unteren Stegs des KiTa-Hockers befindet (vgl. Abb. unten). Die Rechtecke sind weiterhin in Y-Richtung exakt ausgerichtet.

5. Schritt (Modell-Bereich): Rechtecke kopieren und anpassen
Kopieren Sie beide Rechtecke. Als Basispunkt wählen Sie die untere rechte Ecke des unteren Rechtecks (vgl. Abb. unten).
Fügen Sie die kopierten Rechtecke so ein, dass die äußerste Bemaßung des KiTa-Hockers noch innerhalb des Rechtecks liegt (vgl. Abb. unten, die kopierten Rechtecke sind markiert).
Passen Sie die Breite der kopierten Rechtecke über die Griffe an. Verändern Sie nur das Maß in X-Richtung (nach links oder rechts). Wählen Sie dazu den mittleren Griff an der linken senkrechten Linie des oberen markierten Rechtecks. Ziehen Sie das Rechteck mit der Maus in +X-Richtung (nach rechts), so dass der obere vordere Steg des Hockers sich noch innerhalb des Rechtecks befindet.
Passen Sie die Breite des unteren Rechtecks an, so dass beide Rechtecke wieder gleich groß sind. Wählen Sie dazu wieder den mittleren Griff der senkrechte linken Linie des markierten Rechtecks. Machen Sie mithilfe der Objektfangspur und der Spurverfolgung die linke untere Ecke des oberen Rechtecks "heiß" (das + Zeichen wird angezeigt). Ziehen Sie jetzt die Maus nach unten (vgl. Abb. unten).
Verkürzen Sie nun das Rechteck, so dass beide Rechtecke gleich groß sind. Drücken Sie dazu am gefundenen Schnittpunkt die linke Maustaste (vgl. Abb. unten).

6. Schritt (Modell-Bereich): Text und Maßzahl anpassen
Im letzten Schritt für den Vertikalschnitt im Modell-Bereich wird nun die Bemaßung und der Text angepasst, so dass sich alle wichtigen Informationen innerhalb der zuvor erstellten Rechtecke befinden.

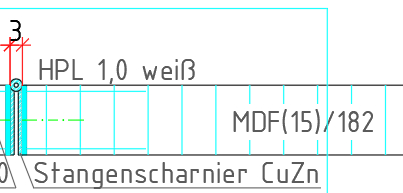

Um den Text an die richtige Position innerhalb der Rechtecke zu positionieren, verwenden Sie den Befehl Verschieben.
Wenn der Text Querschnittsmaße zeigt, müssen Sie ggf. neben der Textposition auch die Schraffurumgrenzung anpassen. Gehen Sie dazu folgendermaßen vor:
Die Schraffur wird im Bereich der Querschnittsbemaßung ausgespart (vgl. Abb. unten).

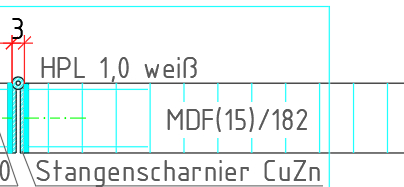

Verschieben Sie den Text für die Querschnittsbemaßung mit Hilfe des Befehls Verschieben. Die neue Position des Texts sollte sich vollständig im zuvor erstellten Rechteck befinden, das die Vorlage für ein Ansichtsfenster bildet.
Markieren Sie nun die Schraffur mit der linken Maustaste. Die Griffe der Schraffur werden angezeigt. Der rechteckige Bereich der Schraffur, wo sich der Text befand, hat ebenfalls verschiedene Griffe (vgl. Abb. unten).
Wählen Sie von der linken Seite des rechteckigen Bereichs den mitteleren Griff mit der linken Maustaste aus. Verschieben Sie nun den Griff so weit nach links, dass der Text sich vollständig innerhalb dieses Bereichs befindet. Drücken Sie jetzt die linke Maustaste erneut, um die neue Position für die linke Seite des rechteckigen Bereichs zu bestätigen.
Wiederholen Sie den beschrieben Schritt für die rechte Seite des rechteckigen Bereichs. Verschieben Sie dazu die rechte Seite des rechteckigen Bereichs bis an den rechten Rand des Texts. Drücken Sie nun einmal die ESC-Taste, um die Auswahl der Schraffur wieder aufzuheben. Die Griffe der Schraffur werden nicht mehr angezeigt (vgl. Abb. unten).

Nachdem der gesamte Text angepasst wurde, und er sich nun innerhalb der Rechtecke für die Ansichtsfenster befindet, passen Sie jetzt die Maßzahlen an, die sich nicht innerhalb der Rechtecke befinden. Die Maßzahlen verscheiben Sie folgendermaßen:
Markieren Sie die Bemaßung mit der linken Maustaste, so dass die Griffe angezeigt werden (vgl. Abb. unten).
Gehen Sie mit der Maus auf den Griff, der sich auf der Maßzahl befindet und verweilen dort kurz mit der Maus. Es wird folgendes Menü angezeigt:
Wählen Sie dort den Eintrag Nur Text verschieben und verschieben dann die Maßzahl innerhalb des Rechtecks. Mit einem Linksklick "legen" Sie die Maßzahl wieder ab. Wiederholen Sie diesen Schritt für alle Maßzahlen, die sich außerhalb eines Rechtecks befinden. Der Vertikalschnitt wird nun über die verschiedenen Ansichtsfenster richtig dargestellt.

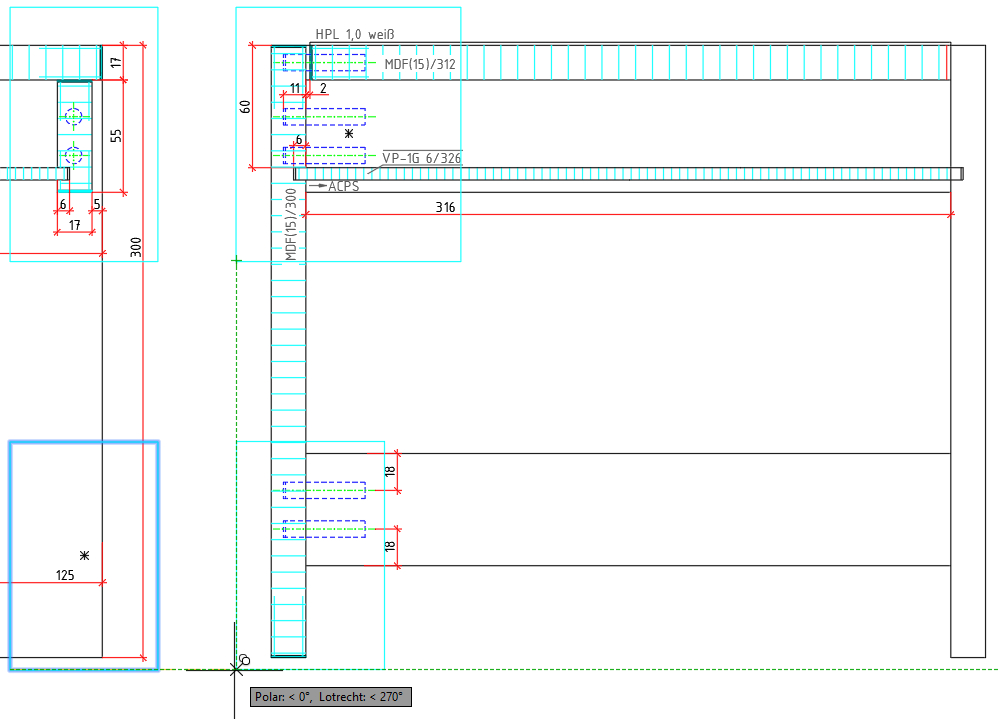

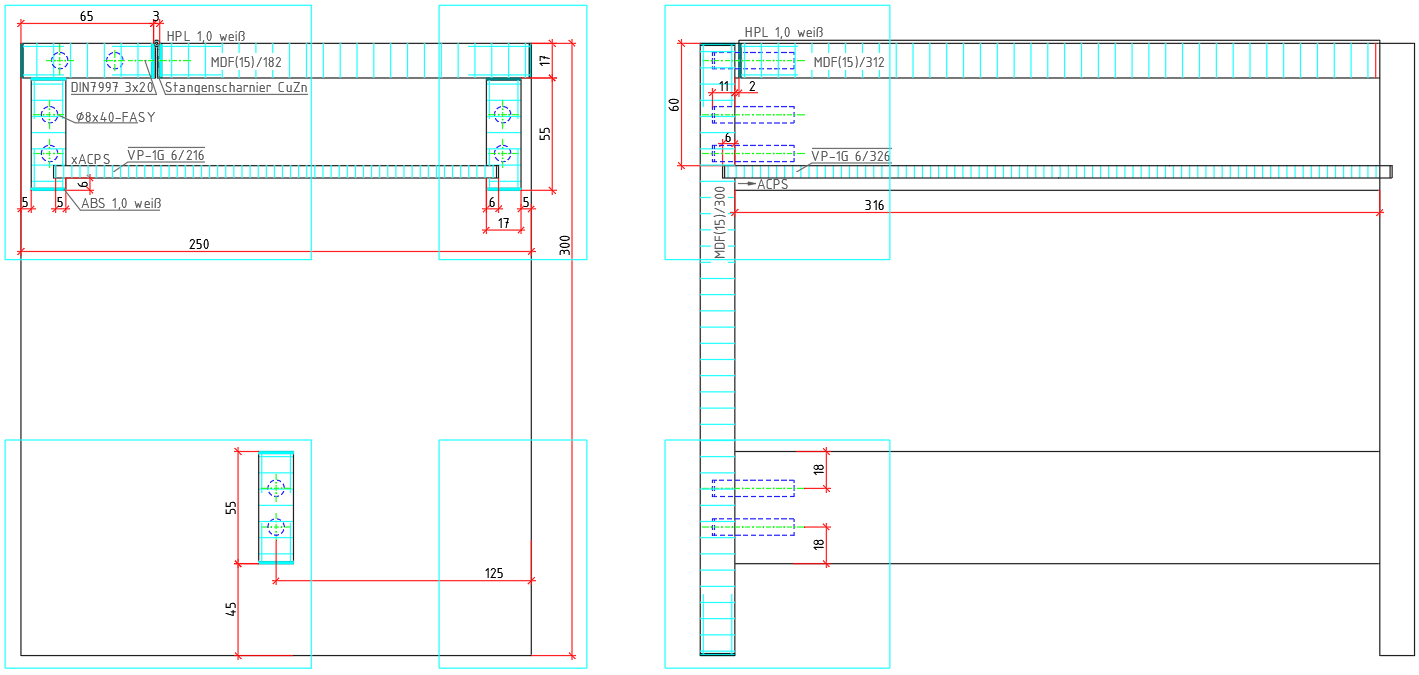

7. Schritt (Modell-Bereich): Frontalschnitt anpassen
Bei den nächsten Schritten bereiten Sie die Ansichtsfenster für den Frontalschnitt vor.

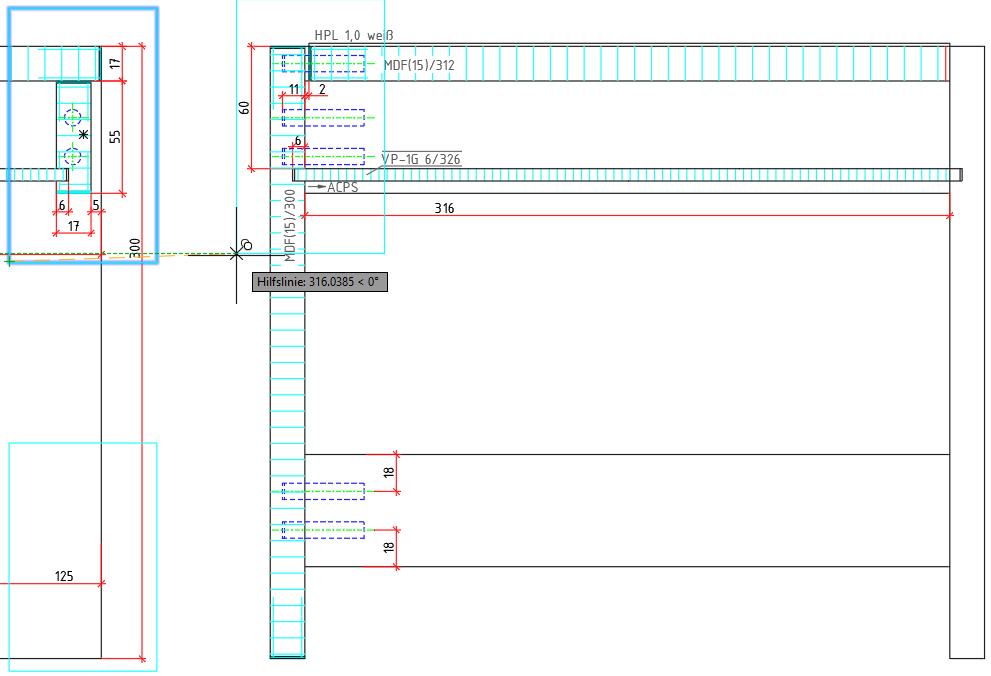

Kopieren Sie das rechte obere Rechteck vom Vertikalschnitt. Fügen Sie das kopierte Rechtecks über die linke obere Ecke des Frontalschnitts ein. Achten Sie darauf, dass die Y-Position des Rechtecks sich nicht verändert (vgl. Abb. unten).
Passen Sie ggf. die Breite des kopierten Rechtecks an, so dass alle konstruktiv wichtigen Informationen sich innerhalb des Rechtecks befinden.
Kopieren Sie das rechte untere Rechteck vom Vertikalschnitt. Fügen Sie es exakt unter der linken Seite des oberen Rechtecks vom Frontalschnitt ein (vgl. Abb. unten).
Passen Sie die Breite des unteren Rechtecks vom Frontalschnitt auf die Breite des oberen Rechtecks an (vgl. Abb. unten).
Im letzten Schritt verschieben Sie nun ggf. Texte oder Maßzahlen, so dass sie sich innerhalb der zuvor erstellten Rechtecke befinden (vgl Schritt 6).
Der Frontalschnitt ist nur im Modell-Bereich vollständig für das Drucken vorbereitet (vgl. Abb. unten).

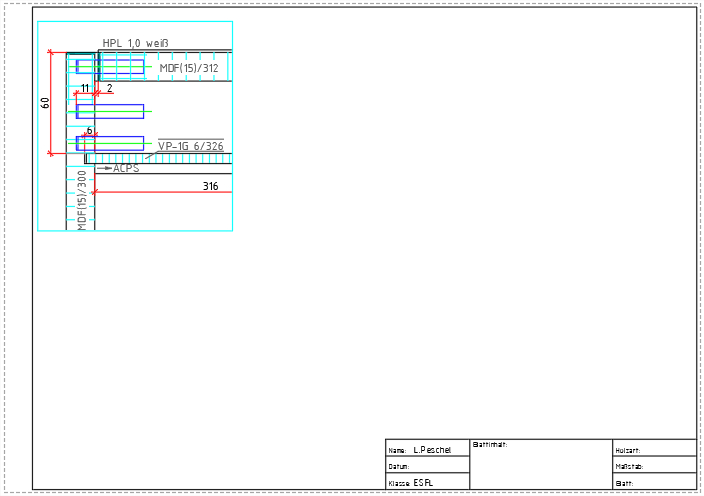

8. Schritt (Layout-Bereich): 1. Ansichtsfenster erstellen
Im nächsten Schritt bereiten Sie den Layout-Bereich vor, so dass der Vertikal- und Frontalschnitt als Teilschnitte im Maßstab 1:1 richtig dargestellt werden. Sie beginnen mit dem Frontalschnitt.
Wechseln Sie in den Layout-Bereich von AutoCAD. Achten Sie darauf, dass weiterhin der Layer Ansichtsfenster als aktueller Layer eingestellt ist.
Rufen Sie das Ribbon Layout auf. Wählen Sie dort den Button .

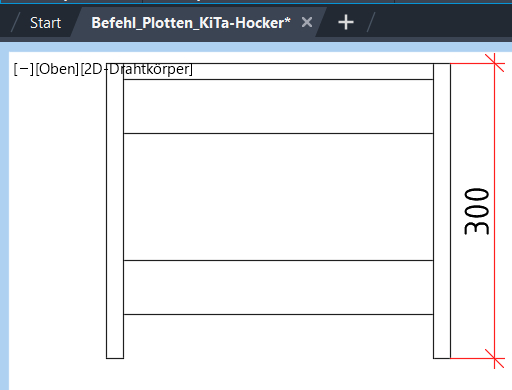

Anschließend wechselt AutoCAD in den Modell-Bereich. Der Modell-Bereich hat nun allerdings einen hellblauen Rahmen bekommen (vgl. Abb. unten).

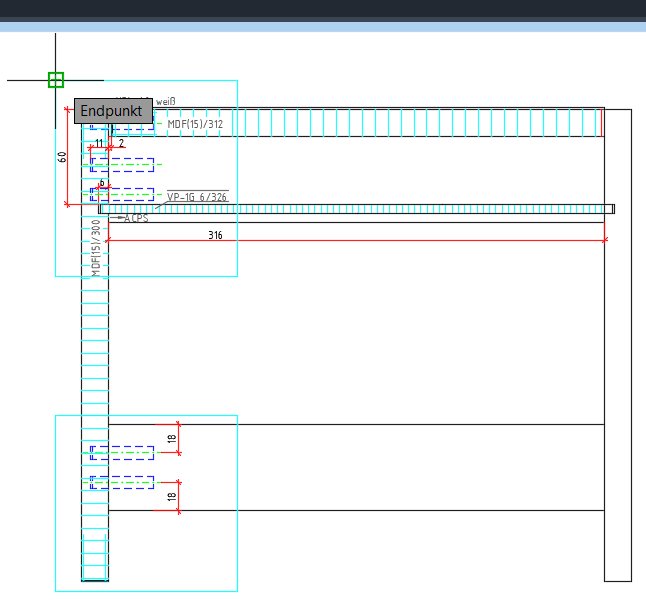

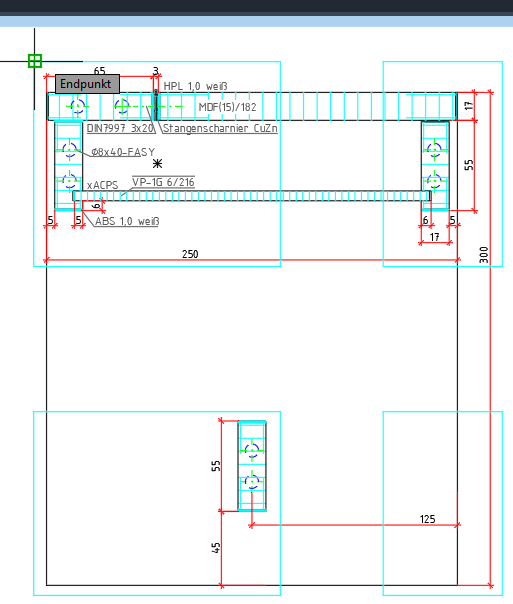

AutoCAD fragt nun einen ersten Eckpunkt ab (vgl. Abb. rechts) . Achten Sie darauf, dass die Objektfänge aktiviert sind. Wählen Sie mit der linken Maustaste vom oberen Rechteck im Frontalschnitt den linken oberen Eckpunkt aus (vgl. Abb. unten).
Anschließend fragt AutoCAD den entgegengesetzten Eckpunkt ab . Wählen Sie nun den rechten unteren Eckpunkt des oberen Rechtecks mit der linken Maustaste aus. Anschließend wird der Modellbereich etwas dunkler dargestellt und nur das von Ihnen ausgewählte Rechteck hat die Standardfarbe des Modellbereichs (vgl. Abb. unten).
Wird das Rechteck wie in der Abbildung gezeigt dargestellt, bestätigen Sie die Ansicht mit dem Drücken der ENTER-Taste oder mit einem Klick der rechten Maustaste. Wird das Rechteck nicht richtig dargestellt, wiederholen Sie die Schritte von vorher und wählen erneut erst den linken oberen Eckpunkt des Rechtecks aus und dann den entgegengesetzten Eckpunkt. Bestätigen Sie anschließend die Auswahl wie zuvor beschrieben.

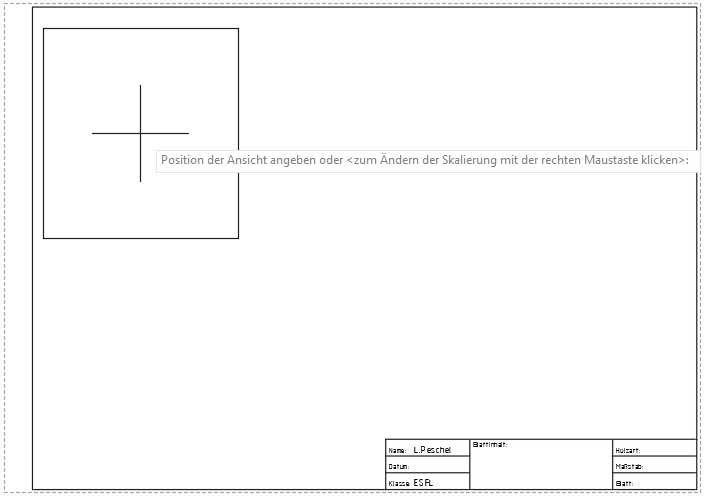

Mit dem Bestätigen der Auswahl des Rechtecks zuvor, wechselt AutoCAD automatisch wieder in den Layout-Bereich. Am Fadenkreuz der Maus "hängt" jetzt allerdings das zuvor ausgewählte Rechteck (vgl. Abb. unten).
Drücken Sie nun einmal die rechte Maustaste, um den Maßstab für das Ansichtsfenster festzulegen. Es öffnet sich anschließend folgendes Kontextmenü:
Wählen Sie im Kontextmenü den Eintrag "1:1" aus, sofern nicht bereits ein Haken vor dem Eintrag angezeigt wird. Legen Sie nun das Ansichtsfenster mit einem Linksklick im Layout-Bereich ab. Positionieren Sie das Ansichtsfenster ungefähr an der Stelle, wie in der Abbildung unten gezeigt. Das Ergebnis sieht dann so aus:

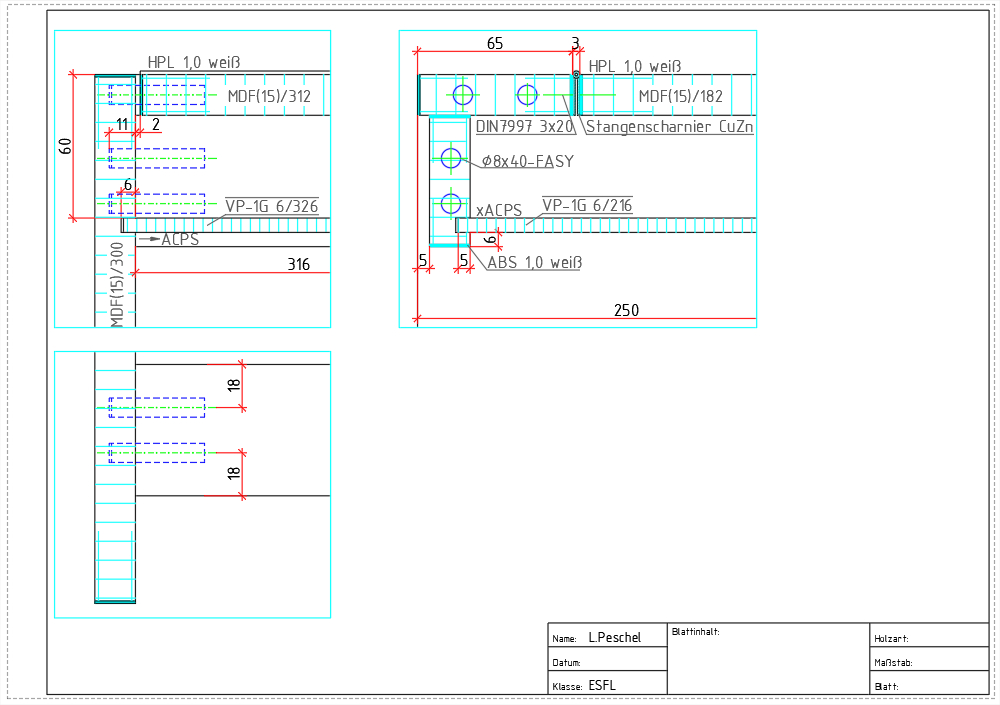

9. Schritt (Layout-Bereich): 2. Ansichtsfenster erstellen
Das erste Ansichtsfenster des Frontalschnitts von insgesamt zweien ist somit erstellt. Nun folgt das untere Ansichstfenster. Rufen Sie im Layout-Bereich erneut den Button auf. AutoCAD wechselt wieder automatisch in den Modell-Bereich (zu erkennen am blauen Rahmen) und fragt einen Eckpunkt ab. Wählen Sie mit der linken Maustaste vom unteren Rechteck im Frontalschnitt den linken oberen Eckpunkt aus (vgl. Abb. unten).
Geben Sie anschließend bei der Wahl des entgegengesetzten Eckpunkts den rechten unteren Eckpunkt des Rechtecks an. Stimmt die von AutoCAD dargestellte Ansicht, bestätigen Sie die Auswahl mit dem Drücken der ENTER-Taste oder der rechten Maustaste. Nun wechselt AutoCAD wieder in den Layout-Bereich. Drücken Sie einmal die rechte Maustaste, um den Maßstab für das Ansichtsfenster einzustellen. Wählen Sie im Kontextmenü den Eintrag 1:1 (falls nicht schon voreingestellt) mit der linken Maustaste.
Das Ansichtsfenster "hängt" wie zuvor am Mauszeiger. Gehen Sie mit der Maus auf die untere Linie des oberen Ansichtsfenster. Bleiben Sie mit der Maus beim Mittelpunkt der Linie so lange stehen, bis der Text Mittelpunkt angezeigt wird. Der Mittelpunkt wurde nun über die Objektfangspur "heiß" gemacht. Bewegen Sie die Maus senkrecht nach unten, so dass beide Ansichtsfenster exakt untereinander liegen. Der Abstand zwischen den Ansichtsfenster sollte ca. 8-10 mm betragen (vgl. Abb unten).

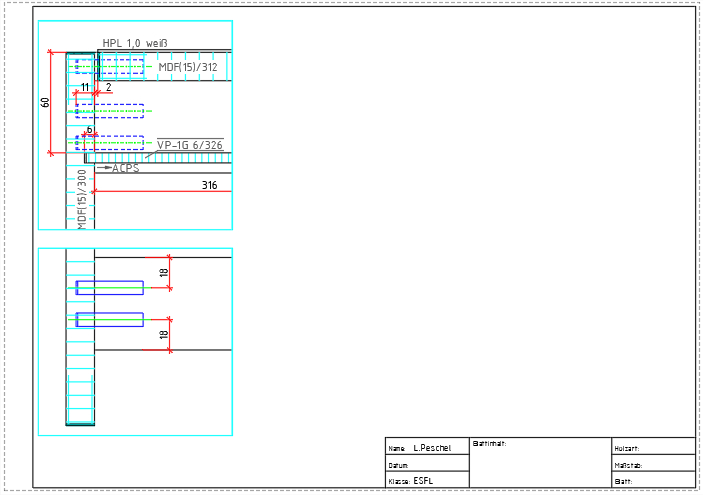

Legen Sie anschließend das Ansichtsfenster mit einem Linksklick im Layout-Bereich ab. Der fertige Frontalschnitt im Layout-Bereich sieht dann so aus:

10. Schritt (Layout-Bereich): Vertikalschnitt erstellen (Teil 1)

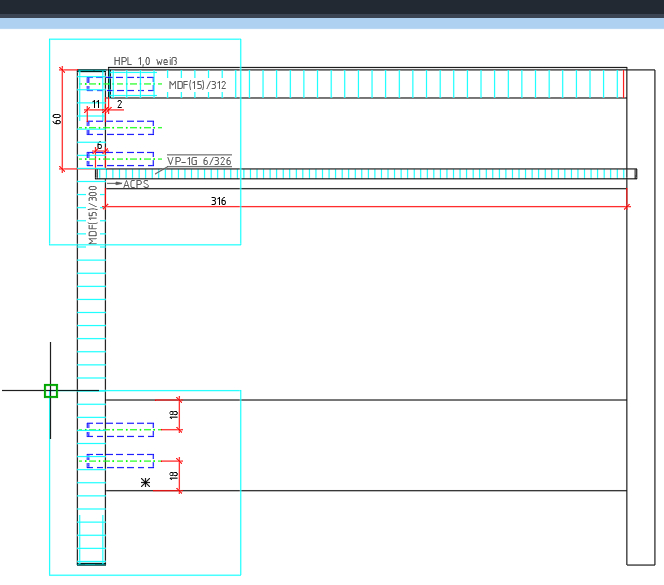

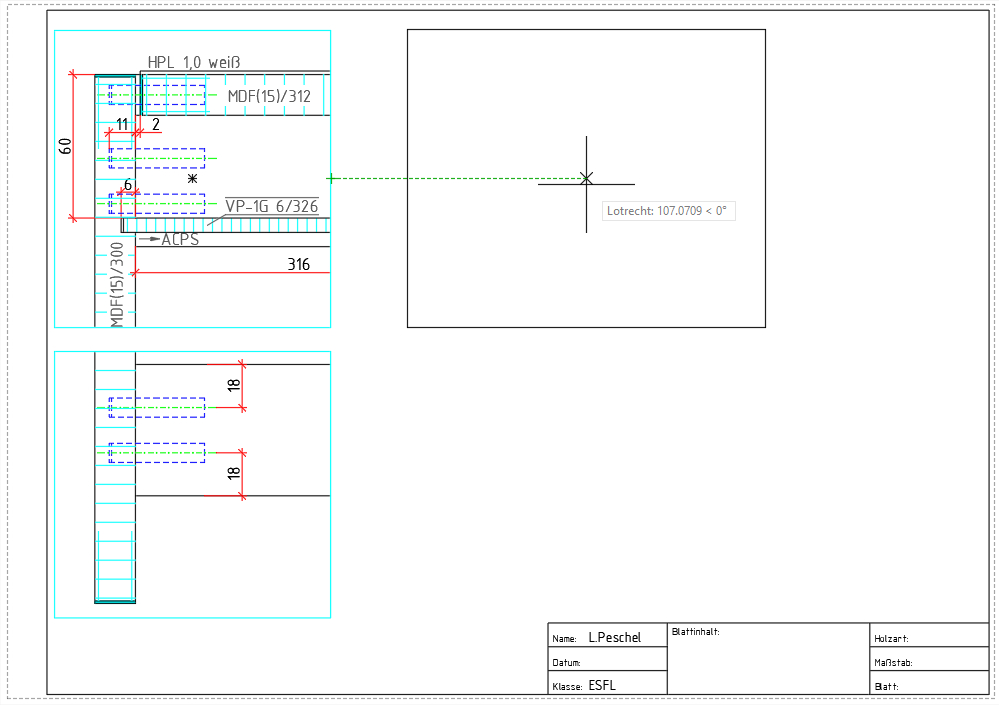

Rufen Sie im Layout-Bereich erneut den Button auf. AutoCAD wechselt wieder automatisch in den Modell-Bereich (zu erkennen am blauen Rahmen) und fragt einen Eckpunkt ab. Wählen Sie mit der linken Maustaste vom linken oberen Rechteck im Vertikalschnitt den linken oberen Eckpunkt aus (vgl. Abb. unten).
Geben Sie anschließend bei der Wahl des entgegengesetzten Eckpunkts den rechten unteren Eckpunkt des Rechtecks an. Stimmt die von AutoCAD dargestellte Ansicht, bestätigen Sie die Auswahl mit dem Drücken der ENTER-Taste oder der rechten Maustaste. Nun wechselt AutoCAD wieder in den Layout-Bereich. Drücken Sie einmal die rechte Maustaste, um den Maßstab für das Ansichtsfenster einzustellen. Wählen Sie im Kontextmenü den Eintrag 1:1 (falls nicht schon voreingestellt) mit der linken Maustaste.
Das Ansichtsfenster "hängt" wie zuvor am Mauszeiger. Gehen Sie mit der Maus auf die rechte Linie des oberen Ansichtsfensters vom Frontalschnitt. Bleiben Sie mit der Maus beim Mittelpunkt der Linie so lange stehen, bis der Text Mittelpunkt angezeigt wird. Der Mittelpunkt wurde nun über die Objektfangspur "heiß" gemacht. Bewegen Sie die Maus waagerecht nach rechts, so dass beide Ansichtsfenster exakt nebeneinander liegen (vgl. Abb. unten).
Legen Sie anschließend das Ansichtsfenster mit einem Linksklick ungefähr an der gezeigten Stelle im Layout-Bereich ab. Das Ergebnis sieht dann so aus:

11. Schritt (Layout-Bereich): Vertikalschnitt erstellen (Teil 2)
Rufen Sie im Layout-Bereich erneut den Button auf. AutoCAD wechselt wieder automatisch in den Modell-Bereich (zu erkennen am blauen Rahmen) und fragt einen Eckpunkt ab. Wählen Sie mit der linken Maustaste vom linken unteren Rechteck im Vertikalschnitt den linken oberen Eckpunkt aus (vgl. Abb. unten).
Geben Sie anschließend bei der Wahl des entgegengesetzten Eckpunkts den rechten unteren Eckpunkt des Rechtecks an. Stimmt die von AutoCAD dargestellte Ansicht, bestätigen Sie die Auswahl mit dem Drücken der ENTER-Taste oder der rechten Maustaste. Nun wechselt AutoCAD wieder in den Layout-Bereich. Drücken Sie einmal die rechte Maustaste, um den Maßstab für das Ansichtsfenster einzustellen. Wählen Sie im Kontextmenü den Eintrag 1:1 (falls nicht schon voreingestellt) mit der linken Maustaste.

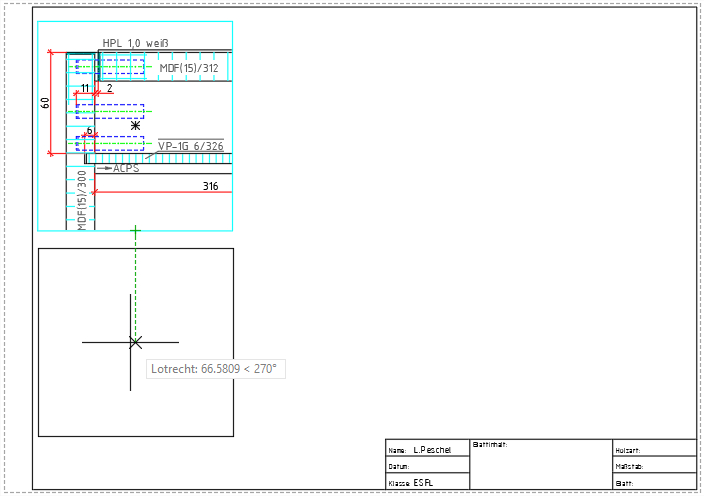

Das Ansichtsfenster "hängt" wie zuvor am Mauszeiger. Gehen Sie mit der Maus auf die rechte Linie des unteren Ansichtsfensters vom Frontalschnitt. Bleiben Sie mit der Maus beim Mittelpunkt der Linie so lange stehen, bis der Text Mittelpunkt angezeigt wird. Der Mittelpunkt wurde nun über die Objektfangspur "heiß" gemacht.
Gehen Sie mit der Maus auf die untere Linie des oberen Ansichtsfensters vom Vertikalschnitt. Bleiben Sie mit der Maus beim Mittelpunkt der Linie so lange stehen, bis der Text Mittelpunkt angezeigt wird. Der Mittelpunkt wurde nun über die Objektfangspur "heiß" gemacht. Bewegen Sie die Maus senkrecht nach unten, so dass beide Hilfslinien der Objektfangspur einen gedachten Schnittpunkt bilden (vgl. Abb. unten).
Legen Sie anschließend das Ansichtsfenster mit einem Linksklick im Schnittpunkt der Hilfslinie im Layout-Bereich ab. Das Ergebnis sieht dann so aus:

12. Schritt (Layout-Bereich): Vertikalschnitt erstellen (Teil 3)

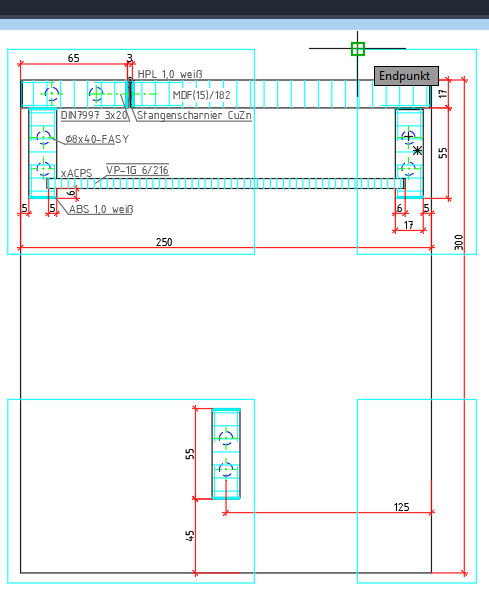

Rufen Sie im Layout-Bereich erneut den Button auf. AutoCAD wechselt wieder automatisch in den Modell-Bereich (zu erkennen am blauen Rahmen) und fragt einen Eckpunkt ab. Wählen Sie mit der linken Maustaste vom rechten oberen Rechteck im Vertikalschnitt den linken oberen Eckpunkt aus (vgl. Abb. unten).
Geben Sie anschließend bei der Wahl des entgegengesetzten Eckpunkts den rechten unteren Eckpunkt des Rechtecks an. Stimmt die von AutoCAD dargestellte Ansicht, bestätigen Sie die Auswahl mit dem Drücken der ENTER-Taste oder der rechten Maustaste. Nun wechselt AutoCAD wieder in den Layout-Bereich. Drücken Sie einmal die rechte Maustaste, um den Maßstab für das Ansichtsfenster einzustellen. Wählen Sie im Kontextmenü den Eintrag 1:1 (falls nicht schon voreingestellt) mit der linken Maustaste.
Das Ansichtsfenster "hängt" wie zuvor am Mauszeiger. Gehen Sie mit der Maus auf die rechte Linie des oberen Ansichtsfensters vom Vertikalschnitt. Bleiben Sie mit der Maus beim Mittelpunkt der Linie so lange stehen, bis der Text Mittelpunkt angezeigt wird. Der Mittelpunkt wurde nun über die Objektfangspur "heiß" gemacht.
Bewegen Sie die Maus waagerecht nach rechts, so dass beide Ansichtsfenster exakt nebeneinander liegen. Der Abstand zwischen den Ansichtsfenster sollte ca. 8-10 mm betragen (vgl. Abb unten).

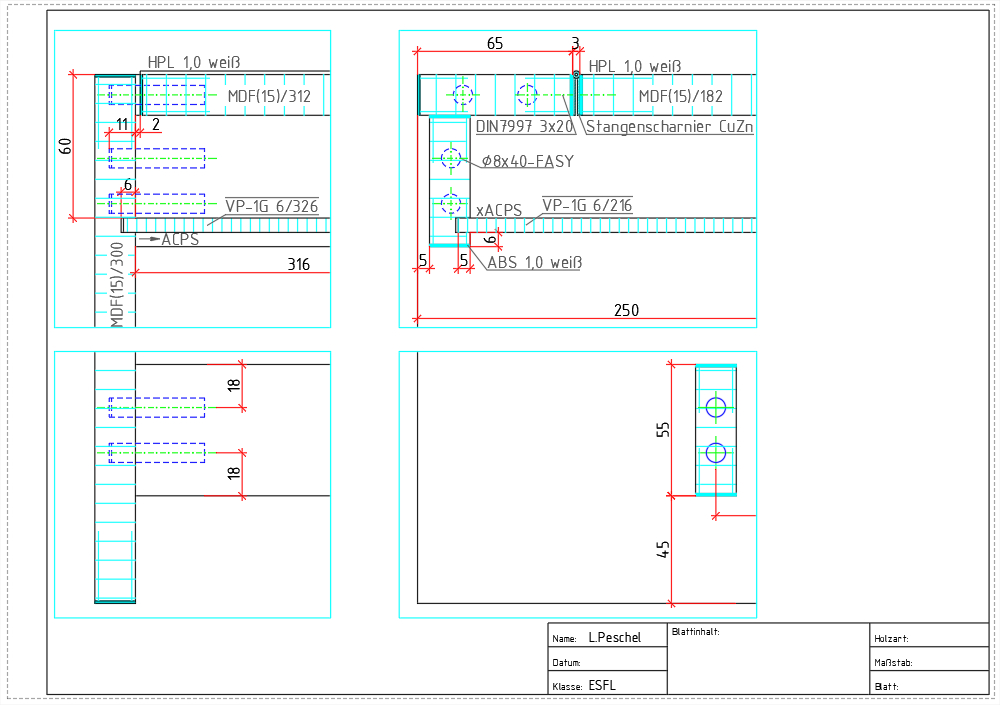

Legen Sie anschließend das Ansichtsfenster mit einem Linksklick im Layout-Bereich ab. Das Ergebnis sieht dann so aus:

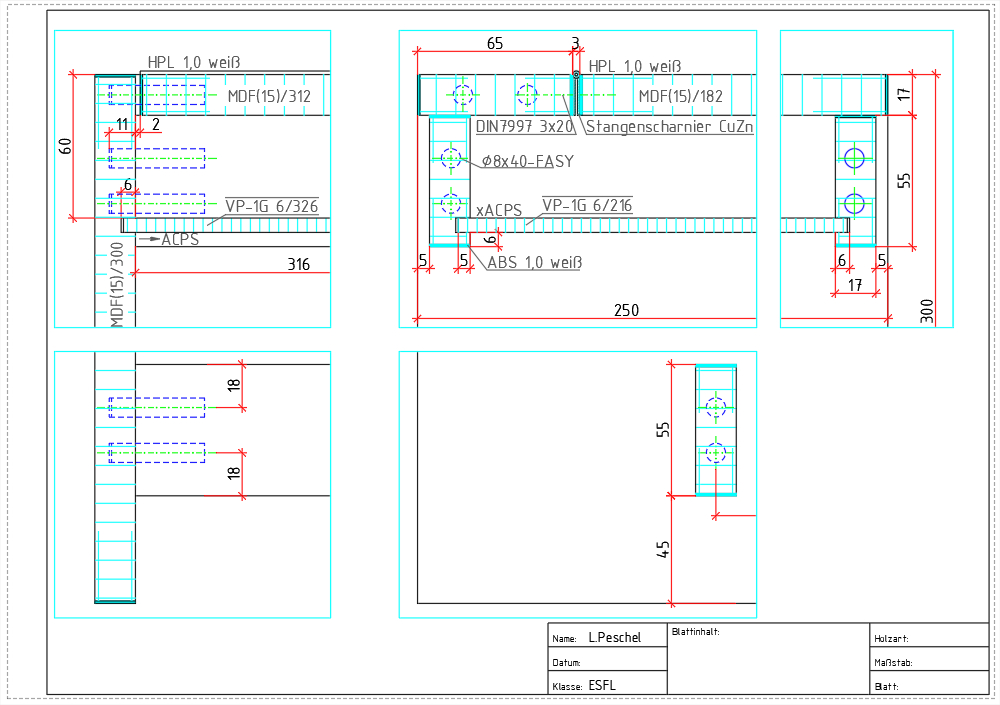

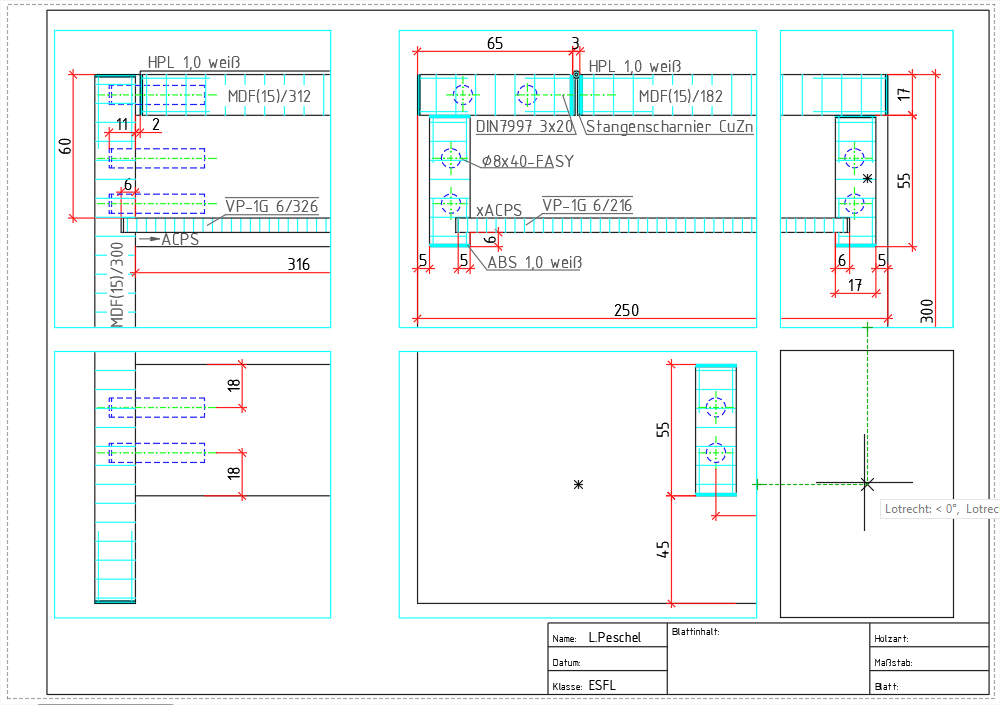

13. Schritt (Layout-Bereich): Vertikalschnitt erstellen (Teil 4)

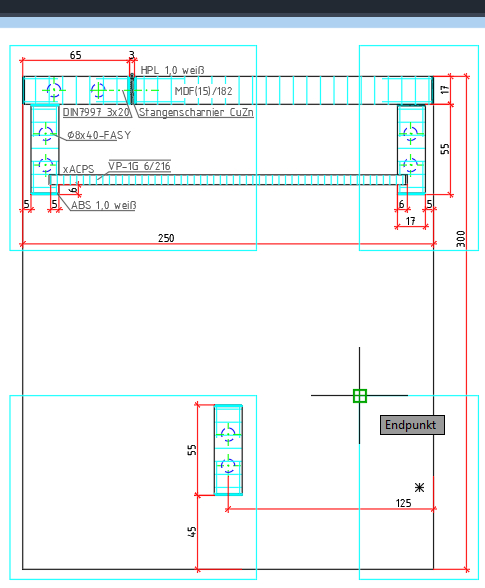

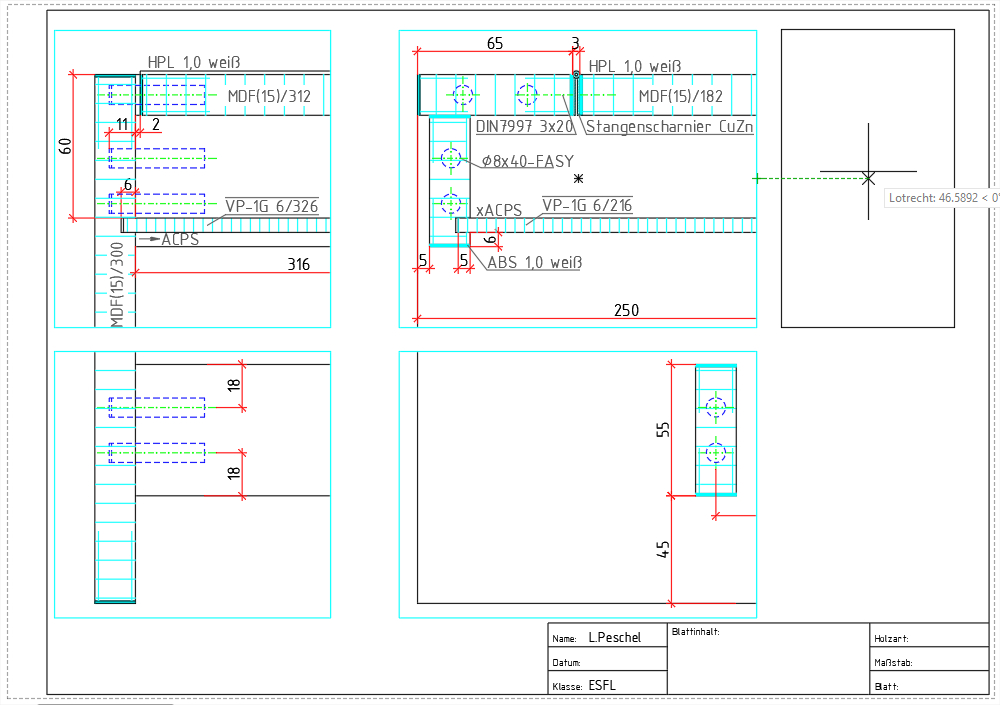

Rufen Sie im Layout-Bereich erneut den Button auf. AutoCAD wechselt wieder automatisch in den Modell-Bereich (zu erkennen am blauen Rahmen) und fragt einen Eckpunkt ab. Wählen Sie mit der linken Maustaste vom rechten unteren Rechteck im Vertikalschnitt den linken oberen Eckpunkt aus (vgl. Abb. unten).
Geben Sie anschließend bei der Wahl des entgegengesetzten Eckpunkts den rechten unteren Eckpunkt des Rechtecks an. Stimmt die von AutoCAD dargestellte Ansicht, bestätigen Sie die Auswahl mit dem Drücken der ENTER-Taste oder der rechten Maustaste. Nun wechselt AutoCAD wieder in den Layout-Bereich. Drücken Sie einmal die rechte Maustaste, um den Maßstab für das Ansichtsfenster einzustellen. Wählen Sie im Kontextmenü den Eintrag 1:1 (falls nicht schon voreingestellt) mit der linken Maustaste.
Das Ansichtsfenster "hängt" wie zuvor am Mauszeiger. Gehen Sie mit der Maus auf die rechte Linie des unteren Ansichtsfensters vom Vertikalschnitt. Bleiben Sie mit der Maus beim Mittelpunkt der Linie so lange stehen, bis der Text Mittelpunkt angezeigt wird. Der Mittelpunkt wurde nun über die Objektfangspur "heiß" gemacht.
Gehen Sie mit der Maus auf die untere Linie des rechten oberen Ansichtsfensters vom Vertikalschnitt. Bleiben Sie mit der Maus beim Mittelpunkt der Linie so lange stehen, bis der Text Mittelpunkt angezeigt wird. Der Mittelpunkt wurde nun über die Objektfangspur "heiß" gemacht. Bewegen Sie die Maus senkrecht nach unten, so dass beide Hilfslinien der Objektfangspur einen gedachten Schnittpunkt bilden (vgl. Abb. unten).

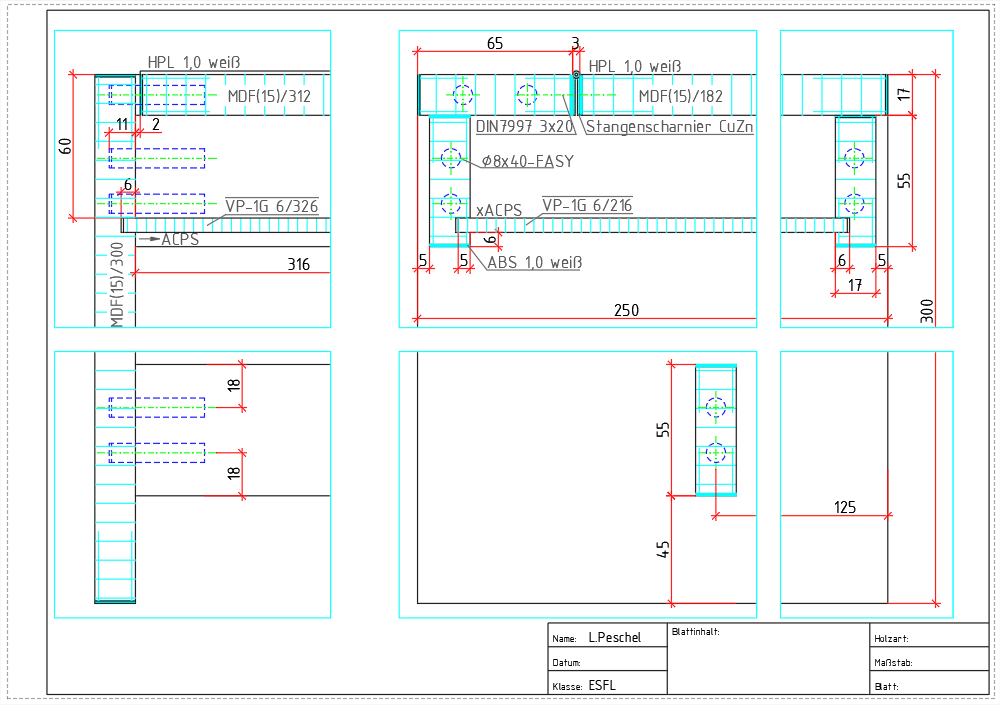

Legen Sie anschließend das Ansichtsfenster mit einem Linksklick im Schnittpunkt der Hilfslinie im Layout-Bereich ab. Der fertige Vertikalschnitt im Layout-Bereich sieht dann so aus:
ANPASSUNG DER LINIENDARSTELLUNG (Strichlinie, Strich-Punktlinie, usw.)
Vor dem endgültigen Drucken des Layouts kann es sein, dass verwendete Linienarten, z.B. Strichlinie, Strich-Punktlinie, nicht richtig dargestellt werden (vgl. Abb: Strichlinie.).
Dabei ist die Darstellung der Linienarten in den Ansichtsfenstern im Layout für den Druck ausschlaggebend und nicht die Darstellung der Linien im Modell-Bereich. Zum Anpassen der Liniendarstellung verfahren Sie wie folgt:
  1. Wählen Sie von jeder benutzten, nicht richtig dargestellten Linienart eine Musterlinie aus. Überprüfen Sie zunächst die Darstellung der Linienarten im Layout, in dem Sie die aktuelle Darstellung der Linien neu berechnen lassen. Klicken Sie dazu in der Menüleiste auf den Eintrag Ansicht/Alles regenerieren (alternativ können Sie auch den
    Befehl regen über die Befehlszeile eingeben).
    Werden die ausgewählten Musterlinien im Layout immer noch nicht korrekt dargestellt, rufen Sie den Befehl Ansichtsfenster maximieren in der Statusleiste auf. Erledigen Sie die folgenden Schritte für jede Musterlinienart, die Sie vorher ausgewählt haben, einzeln und nacheinander (die Abb. zeigt die ausgewählte Musterlinie im Modell-Bereich).
  1. Durch Aufrufen des Befehls Ansichtsfenster maximieren sind Sie vom Layout- in den Modell-Bereich gewechselt. Als Orientierung zeigt AutoCAD nun eine dicke hellblaue Linie um den Zeichenbereich an. Ein Scrollen oder Zoomen mit der Maus hat keine Auswirkungen auf die Darstellung und den gewählten Maßstab des Ansichtsfensters. Sie können sich uneingeschränkt "bewegen". Suchen Sie nun nach Ihrer gewählten Musterlinie, z.B. die gewählte Strichlinie. Markieren Sie die Linie mit einem Linksklick, und rufen anschließend mit einem Rechtsklick das Kontextmenü auf. Wählen Sie dort den Eintrag Eigenschaften aus (vgl. Abb. unten).
  1. Anschließend werden die Eigenschaften der ausgewählten Linie im Eigenschaften-Fenster angezeigt (vgl. Abb.).

    Suchen Sie dort nach dem Eintrag Linientypfaktor. Über den Linientypfaktor können die Abstände zwischen den einzelnen Linienelementen verändert werden. Bei der Strichlinie wäre das die Länge einer einzelnen Linie und die Größe der Lücke zwischen den Linien.
    Der Eintrag 1 ist der Standardwert. Ein Wert größer als 1 vergrößert die Abstände und die Länge der einzelnen Linienelemente. Ein Wert kleiner als 1 verkleinert die Abstände und Längen. Es sind nur positive Zahlen erlaubt, somit bleiben nur Dezimalzahlen um den Abstand zu verringern. (Dezimaltrennzeichen ist der Punkt, z.B. 0.2).
    An dieser Stelle bleibt nur ausprobieren. Jede Eingabe muss mit einem Drücken der ENTER-Taste bestätigt werden.

    Achtung: Die Darstellung der gewählten Linie im Modell-Bereich muss nicht mit der Darstellung in den Ansichtsfenstern, und somit später mit dem Druckbild, übereinstimmen. Somit sollte nach jedem ausprobierten Wert der Befehl Ansichtsfenster minimieren aufgerufen werden. Dadurch wechseln Sie wieder in den Layout-Bereich.
    Kontrollieren Sie dort die Darstellung Ihrer veränderten Linie. Wird die Linie noch nicht richtig dargestellt, wiederholen Sie die zuvor beschriebenen Schritte bis die Linie richtig dargestellt wird. Merken oder notieren Sie sich am Ende den richtigen Wert für den Linientypfaktor und die entsprechende Linienart (z.B. Strichlinie: 0.2).
  1. Wechseln Sie nun in den Modell-Bereich. Schalten Sie alle Layer bis auf den Layer mit dem anzupassenden Linientyp, z.B. Strichlinie, über den Layereigenschaften-Manager aus. Dazu muss zuvor der Layer Strichline als aktueller Layer eingestellt werde.
    Markieren Sie alle noch dargestellten Linien auf diesem Layer mit der Maus (vgl. Abb.).

    Rufen Sie das Kontextmenü dieser Linien über einen Rechtsklick auf und wählen den Eintrag Eigenschaften. Stellen Sie dort den Linientypfaktor für alle ausgewählten Linien auf den zuvor ermittelten Wert und drücken dann die ENTER-Taste. Alle Linien dieses Layers werden nun korrekt gedruckt. Blenden Sie alle Layer wieder ein.
  1. Wiederholen Sie dieses Vorgehen für alle nicht richtig dargestellten Linienarten.


DRUCKEINSTELLUNGEN UND PLOTTEN
Rufen Sie das Plotten-Menü auf (vgl. Papierformat und Drucker einstellen). Die Einstellungen für die markierten Bereiche 1, 2 und 8 wurden bereits getätigt.
Im Folgenden sind die markierten Bereiche 3-7 kurz erläutert:
Bereich 3:
Hier wird eingestellt, was gedruckt werden soll. Rufen Sie den Plotten-Dialog über das Layout auf, wird hier automatisch Layout eingestellt (was auch richtig ist). Alternativ kann in AutoCAD auch aus dem Modell-Bereich gedruckt werden. Dieses Verfahren wird hier aber nicht beschrieben.
Bereich 4:
Achten Sie darauf, dass im Bereich Maßstab alles wie hier dargestellt angezeigt wird. Da die zu druckenden Maßstäbe über die Ansichtsfenster eingestellt werden, muss hier nichts eingestellt werden und alles bleibt auf 1 stehen.
Bereich 5:
In diesem Bereich stellen wir die erforderliche Plotstiltabelle ein. Wählen Sie hier den Eintrag monochrome.ctb aus der Drop-Down-Box aus. Mit Hilfe der Plotstiltabelle monochrome.ctb wird der Druck schwarz-weiß dargestellt.
Möchten Sie farbig drucken, wählen Sie in der Drop-Down-Box den Eintrag Keine aus.
Bereich 6:
Möchten Sie mit Linienstärken drucken, dann muss hier der Haken gesetzt sein. Achten Sie darauf, dass der Haken immer gesetzt ist.
Bereich 7:
Über die Plotstiltabelle monochrome.ctb wird der Druck schwarz-weiß. Daher ist es wichtig, dass der Haken in diesem Bereich immer gesetzt ist.
Wenn der Haken hier nicht gesetzt ist, drucken Sie farbig.

Haben Sie alle Einstellungen vorgenommen und verglichen, drücken Sie einmal den Button , damit die aktuellen Einstellungen in diesem Layout gespeichert werden.
Bei einem erneutem Aufruf des Plot-Menüs für dieses Layout müssen die zuvor beschriebenen Einstellung dann nicht wiederholt werden.
Zum Anzeigen einer Druckvorschau drücken Sie den Button . Mit dem Drücken der ESC-Taste auf der Tastatur beenden Sie die Vorschau.
Mit dem Drücken auf den Button schicken Sie den Druck an den im Bereich 1 eingestellten Drucker. Mit den aktuellen Einstellungen wird die Zeichnung schwarz-weiß gedruckt.


Videoanleitung
Timestamps:
- ab 00:00 min: Vorbereitung
- ab 01:36 min: Das Layout
- ab 02:02 min: Papierformat und Drucker einstellen
- ab 07:52 min: Ansichtsfenster
- ab 17:25 min: Zeichenobjekte maßstabsgerecht in einem Ansichtsfenster darstellen
- ab 20:14 min: Schnittebenen einzeichnen
- ab 26:50 min: Eine Teilschnittzeichnung mit mehreren Ansichtsfenstern erstellen
- ab 44:37 min: Anpassung der Liniendarstellung (Strichlinie, Strich-Punktlinie, usw.)
- ab 53:58 min: Druckeinstellungen und Plotten
Eckener-Schule | Friesische Lücke 15 | 24937 Flensburg | Telefon +49 (0) 461 - 852531 | Telefax +49 (0) 461 - 852143
