Übung 1

Vorarbeit

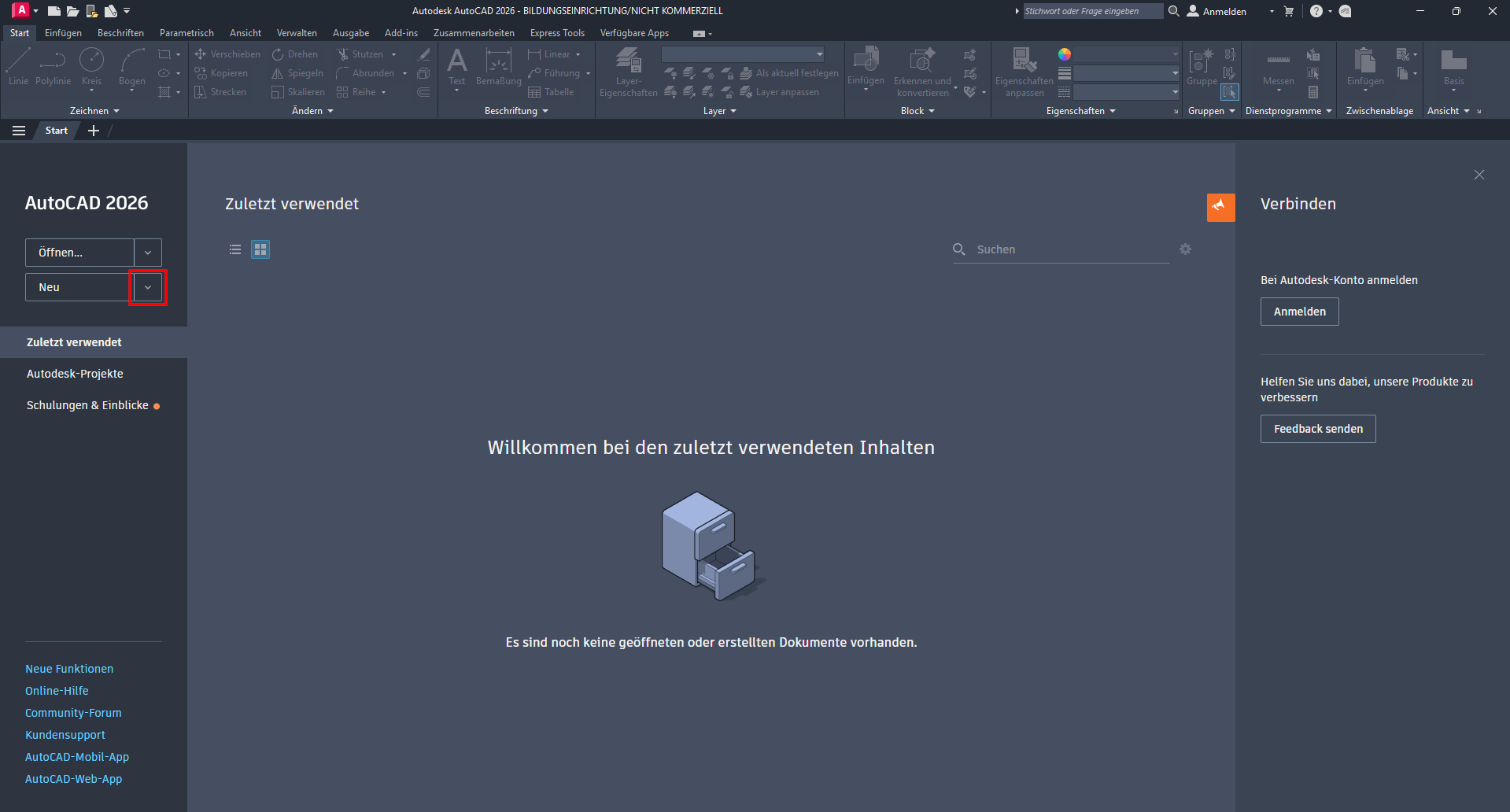

Starten Sie AutoCAD. Nachdem AutoCAD geladen wurde, zeigt sich folgender Startbildschirm:

Machen Sie einen Linksklick auf den im Bild markierten DropDown-Button. In dem erscheinenden Menü wählen Sie folgenden Eintrag aus:

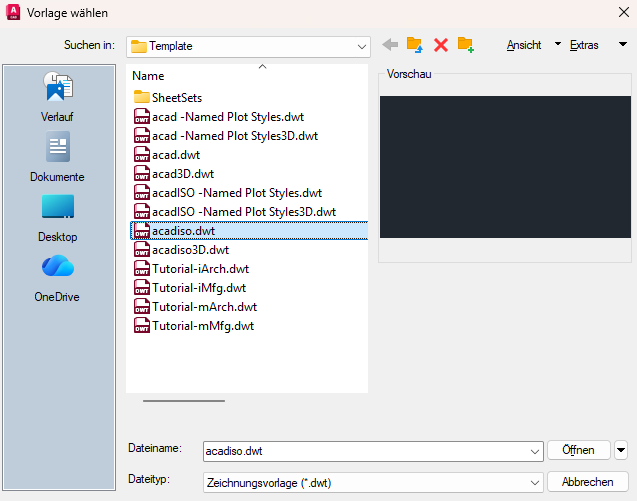

Es öffnet sich anschließend folgendes Fenster:

Wählen Sie dort den in der Abbildung markierten Eintrag acadiso.dwt aus. Nun können Sie mit der Übung beginnen.

Aufgaben

Zeichnen Sie den Zeichenrand DIN-A4 aufrecht mithilfe der absoluten Maßeingabe.

Deaktivieren Sie vorher die Anzeige der Befehlszeile neben dem Fadenkreuz (vgl. Abb.)
Drücken Sie dazu einmalig die F12-Taste auf der Tastatur. Für weitere Informationen lesen Sie den Eintrag zur Dynamischen Eingabe.
Wenn Sie später mit den Übungen 1 und 2 fertig sind, können Sie die Anzeige bei Bedarf wieder aktivieren. Drücken Sie dazu erneut die F12-Taste.

Zeichnen Sie den Zeichenrand DIN-A4 quer mithilfe der inkrementellen Maßeingabe.

Fügen Sie den Text in das Schriftfeld ein! Für die Normschrift wählen Sie die Schrift ISOCPEUR aus.

Hier können Sie das Aufgabenblatt als PDF herunterladen.
